Staro - vecchio mulinello Svizzero
<< STARO

Ho voluto raccogliere in questa unica scheda quanto documentato nel tempo relativamente allo STARO, sofisticato mulinello di produzione elvetica.
Si tratta di un mulinello da lancio medio-piccolo che venne progettato dall'Ing. Albert Glaser a metà degli anni "30 a Zurigo. Il primo brevetto, n."CH187036", risale al 17 marzo 1936 e ad esso seguì una miriade di ulteriori aggiornamenti.

Staro - disegni brevetto del 1936

Staro - brevetto 1936

Vari brevetti dell'Ing. Albert Glaser
Brevetto 187036 16-01-1936 (in tedesco) file PDF Acrobat
Brevetto 473236 17-03-1936 (in inglese) file PDF Acrobat
Brevetto 194076_25-11-1936 (in tedesco) file PDF Acrobat
Brevetto 238957_18-05-1943 (in tedesco) file PDF Acrobat
Brevetto 269996_26-12-1948 (in tedesco) file PDF Acrobat
Brevetto 269997_23-12-1948 (in tedesco) file PDF Acrobat

Proprio dalla prima versione di questo mulinello svizzero hanno preso vita rare copie di produzione nazionale come l'ISEO, il GIMAR e i vari BTS - ALBATROS.
Staro a confronto con l' Iseo

Staro a confronto con l' Iseo



Alcune curiosità che ho raccolto dal web....

Nel torneo di Parigi, il 1 luglio del 1951, con lo STARO si ottenne un lancio record di 114,34m con un peso da 17,72g; anche il precedente apparteneva sempre allo STARO (113,10 m). Stessa cosa successe con il piombo da 30g ed un lancio record di 121,51m; anche in questo caso il vecchio record apparteneva allo STARO (117,80m).
Nell'ulteriore torneo internazionale di lancio tecnico tenuto a Londra, il 22 luglio 1951, lo STARO ottenne il 1° posto sia con il peso da 7,09g (con la misura di 71,30m) che con il peso da 14,17g (misura di 107,80m).



Da quanto documentato, attualmente si possono distinguere due versioni dello STARO oltre a una intermedia che funge da "collegamento" tra le due!

  STARO - Prima Versione

La prima versione ha un prendifilo fisso e non prevedere l'anti-ritorno. La meccanica interna utilizza purtroppo una "corona" realizzata in bachelite, materiale che si rovina facilmente, accoppiata ad un pignone in acciaio a denti conici.
L'innovativa soluzione adottata per la regolazione della frizione, tramite una ghiera graduata posizionata alla base della girante e che agisce direttamente sul rotore e non sulla bobina, è l'unica particolarità che resterà invariata anche nelle versioni successive.
Un dettaglio importante: i pochissimi modelli della prima versione che ho potuto vedere risultano "non verniciati" e per questo motivo ipotizzo che si tratti proprio dei primissimi modelli prodotti. Quelli appena successivi, sempre della prima versione, presentano una leggerissima "porporina chiara", tranne che per il gambo del piede così come visibile nelle foto del modello che ho recuperato di recente. Immagino che questo trattamento produttivo sia servito a presentare in modo migliore il mulinello, oltre che a preservarlo da eventuali e precoci ossidature nel corpo. Tale soluzione somiglia a quella utilizzata per i primissimi Alcedo con "gambo del piede sottile"!
Devo precisare che nel libro "Lanciare" di G. R. Olgiati, sia nell'edizione del 1943 che in quella del 1945, questo mulinello viene descritto come "laccato in marrone"!
In merito a questa precisa indicazione, la mia personale opinione è che l'autore faccia riferimento alla "versione intermedia" verniciata in verde; tale ipotesi è supportata sia dalla datazione (inizio anni "40) che dal fatto che il mulinello era fornito di una "attraente scatola custodia con istruzioni" (di color marrone), così come definito dall'autore, per questo motivo potrebbe trattarsi di un banale errore di riporto. Credo che tutti sappiano che ci sono altre imprecisioni documentate relativamente ai mulinelli descritti nel libro. Da notare anche che, nell'edizione del 1943, viene anticipata l'uscita di un nuovo modello dello stesso marchio e con altro nome, tale precisazione però non viene confermata nell'edizione successiva del 1945.
E' probabile che l'autore non abbia esaminato direttamente il mulinello ma si sia fidato di quanto esposto o comunicato da altri.
Solo il tempo potrà confutare o confermare tale ipotesi!

Le due immagini che seguono sono tratte dal libro "Lanciare" di Giovanni Randone Olgiati, edizioni del 1943 e del 1945.
Staro - descrizione libro Lanciare del 1943
"Lanciare" - edizione del 1943.

Staro - descrizione libro Lanciare del 1945
"Lanciare" - edizione del 1945.

STARO immagini del primissimo modello
Staro - I° versione -  vecchio mulinello Svizzero

Staro - I° versione

STARO, modello recuperato di recente.
Staro I versione

Staro I versione

Staro I versione

Staro I versione

Staro I versione particolari interni
Da notare la "corona" realizzata in bachelite.

xxx

  STARO - Versione Intermedia


La versione "intermedia" venne prodotta a inizio / metà degli anni "40.
Il corpo era verniciato in verde chiaro e questa colorazione verrà adottata anche per la seconda versione.

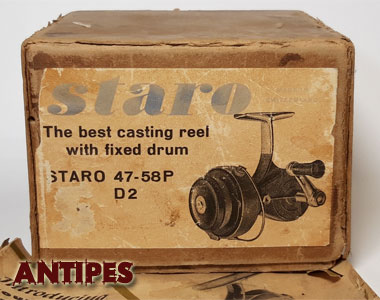

Oltre alla verniciatura, l'altra differenza evidente rispetto alla precedente versione è la manovella che, su questo modello, presenta un profilo più moderno. Come esposto nelle foto, questa versione era commercializzata con una scatola di qualità (di colore marrone), con una bobina di scorta oltre alle istruzioni per l'uso.

Staro II versione - I modelli

Staro II versione - I modelli
Questa foto ritrae un raro modello del 1951 completo di box,
bobina di scorta e istruzioni.

Staro II versione - I modelli

  STARO - Seconda Versione

La seconda versione, prodotta sul finire degli anni "40, si distingue per la raffinata qualità costruttiva, per i tanti accessori disponibili e, in particolare, per le sofisticate soluzioni tecniche adottate.

Staro - pubblicità USA del 1953
Come veniva pubblicizzato sulla stampa americana nel 1953.

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro di produzione svizzera

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero
Il principale punto di forza, che ha permesso il successo di questo mulinello, era rappresentato dal fatto che su questo modello dello STARO potevano essere facilmente sostituite, senza l'utilizzo di alcun attrezzo, diverse tipologie di rotori (sia a prendi-filo fisso che con archetto e in due differenti misure di diametro). Questa particolarità permetteva di soddisfare diverse esigenza di pesca senza doversi dotare di ulteriori mulinelli. Una levetta posta alla base della girante, appena sopra la ghiera della frizione, permetteva l'apertura del sofisticato meccanismo a tre tenoni e la sostituzione facile e rapida del rotore stesso. La bobina poteva essere sostituita svitando in senso anti-orario.
Satro - dettaglio della leva per il blocco della girante
Così come nella prima versione, il sistema adottato per la frizione è regolato da una ghiera in plastica interposta tra il corpo e la girante. La pressione generata dalla ghiera agisce su un disco che frena il rotore e non la bobina.
Inoltre, su questa versione, il disco frizione può essere regolato al variare dell'usura nel tempo grazie ad un piccolo rivetto di blocco posto vicino ai tenoni di vincolo del rotore (come evidenziato nella successiva immagine).

L'alta qualità costruttiva e le tolleranze bassissime nella realizzazione dei componenti, permettono al mulinello di essere sufficientemente scorrevole, anche se corredato da semplici bronzine auto-lubrificanti.
Importante, a differenza della prima versione, in questa la corona è realizzata in lega e il pignone resta in acciaio.
Staro - dettagli interni versione successive alla prima

I modelli identificati con la sigla "D0 / P0 / P10" erano dotati di una girante a prendi-filo fisso e le tipologie "D1 / P1 / P11" erano corredate dell'archetto automatico.
Il semplice e fluido meccanismo di scatto è azionato da una sporgenza in metallo presente sul bordo della bobina e su cui impatta un piccolo bilanciere che libera l'archetto al primo giro di manovella.

Staro - mulinello prodotto in Svizzera


Ecco una piccola innovazione presente nella bobina dello STARO:
utilizzando l'apposto accessorio o in alternativa agendo tramite una piccola monetina, è possibile regolare il corretto imbobinamento della lenza così come espongono le raffigurazioni in rilievo poste alla base della bobina stessa.

Staro - vecchio mulinello Svizzero
I rotori grandi con abbinate le bobine marchiate "SP58" (diametro da 58mm) possono contenere 160m di lenza dello 0,30 e permettono un recupero di 55cm per giro di manovella. I rotori più piccoli, con le bobine "SP 47" (da 47mm), possono contenere 155m di lenza dello 0,22 e recuperano solo 44cm per giro di manovella.

La manovella ha subito varie modifiche, nel I modello era identica a quella presente nell' ISEO e nel GIMAR.
Il profilo era piatto a sezione rettangolare e, grazie ad una piccola ghiera, poteva essere smontata e ribaltata sull'asse della corona per ridurne l'ingombro.

STARO I° versione - dettaglio manovella
Due foto in dettaglio della manovella nella prima versione.
STARO I versione - dettaglio manovella

Nella versione intermedia, viene completamente ridisegnata e, da questo momento, la manovella potrà essere svitata o, come nelle seconda versione, solo avvitata ed avvicinata al corpo del mulinello, evitando anche di poterla smarrire accidentalmente!
Staro versione intermedia - dettaglio manovella
Dettaglio manovella della versione intermedia.

Staro II versione - dettaglio manovella
Dettaglio manovella della II versione.

Su questa ultima versione, anche il basamento del  corpo viene ridisegnato, sul lato della manovella compaiono tre lunghe nervature di "rafforzo".

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - vecchio mulinello Svizzero

Staro - mulinello prodotto in Svizzera

Staro - mulinello prodotto in Svizzera

Segnalo che alcune importanti informazioni sono state recuperate
dal web nel Forum "Orca on line"
della prestigiosa Associazione O.R.C.A. (USA)
a cui sono iscritto da diversi anni.

Sergio Di Marco - Marzo 2019
- agg.nto Luglio 2019
- ultimo agg.nto Marzo 2020


Scheda Tecnica

peso 280g
rapporto 1 . 2,9
ingranaggi conici
anti-ritorno I° vers. non presente / II° vers. infinito
bobina metallo / materiale plastico
colore

vede / grigio

note
  • i primi modelli sono rari
  • le versioni successive sono relativamente comuni
